兴域物联感控系统智能楼宇应用方案
1、感控系统
感控系统是兴域物联在有源RFID领域经过多年技术积累和项目沉淀后提出的一套“感知”+“控制”系统。
“感知”：就是感知人员的区域定位、行为轨迹、体质特征等信息；感知楼宇内物品的实时位置、使用状态、用电功耗等信息；感知楼宇内空气质量、光线强弱、温度高低等信息；“控制”：就是控制楼宇的出入口，控制楼宇内灯光、空调、通风等电器设备的开关、甚至调节设置楼宇内设施设备。
感控系统基于多频复合射频通讯技术，能够兼容人、物、安全、环境和能耗等应用于一体系列产品。采用低频125K作为激活信号和2.4G高频作为数据传输于一体组网方案，利用125K低频信号发射距离精确可控作为标签的激活信号，保证标签平时处于待机状态延长标签待机时间，在激活时位置精确可控。利用2.4G信号的高带宽、高速率保证标签识读时的低延时、高并发。同时为了兼容一卡通功能兴域所有标签内部都集成IC卡芯片，所以标签内部都包含三种频率即125KHz+2.4GHz+13.56MHz，俗称“三频标签”也称“半有源标签”。
半有源方案最大优势：高带宽、高速率、低延时、大并发和低功耗。
感控系统针对楼宇的封闭环境提供五大功能模块，基于统一协议，可以统筹规划，分步实施，优化资源，节省投资和高效部署。
第一模块：安全。门禁、出入口闸机、道闸等。
第二模块：人员。人员进出、轨迹管理、同时扩展体质监测（心率、运动步数、睡眠监测等）。
第三模块：物品。物品监测、盘点和防盗。
第四模块：环境。环境监测，包括温湿度、烟雾报警、燃气报警、空气质量监测、PM2.5监测等。
第五模块：能耗。提供全套电，水的统一监控管理。包括智能插座、智能开关面板、智能空开、智能空调面板等。
2.方案介绍

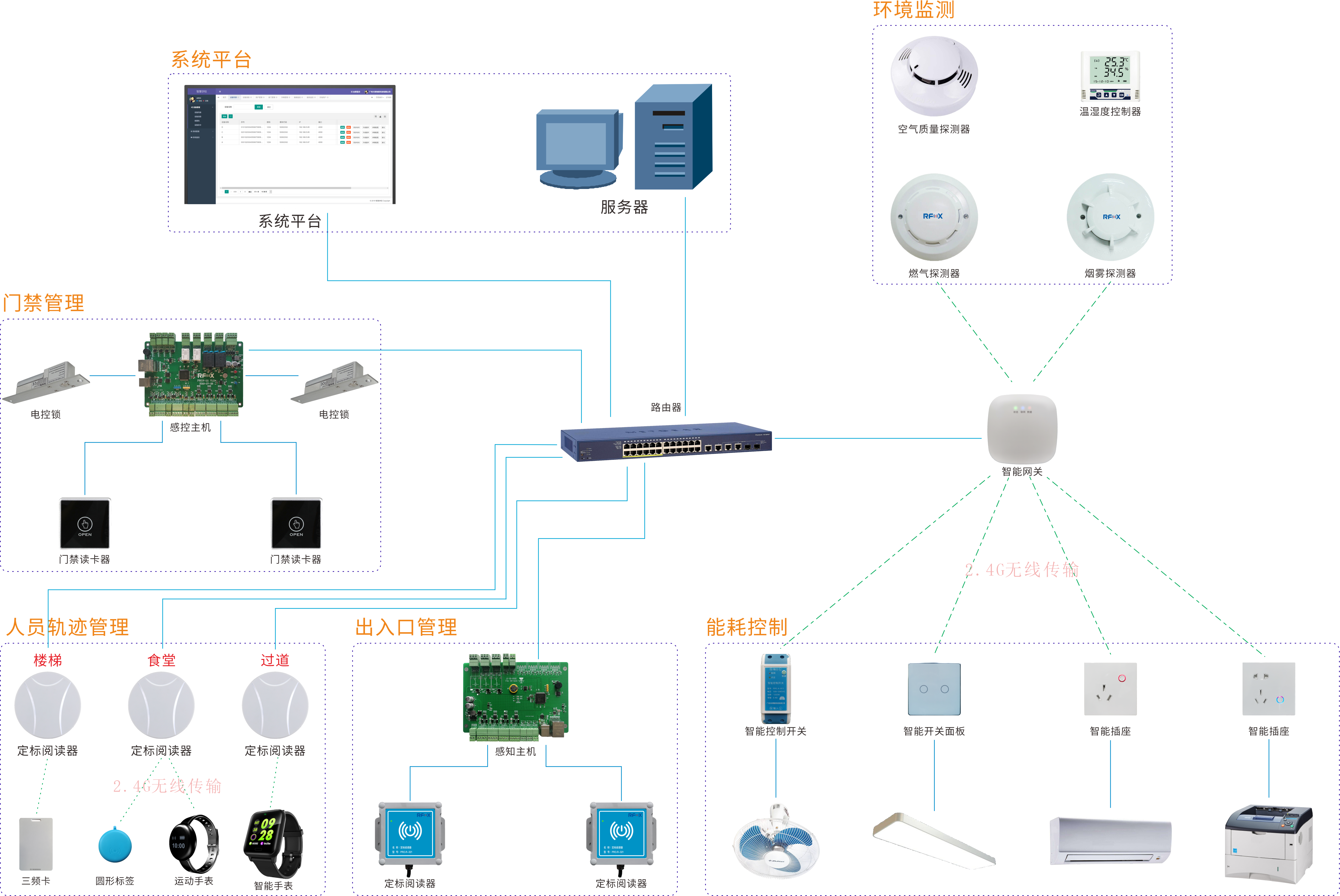

1、系统框图
2、系统说明
感控系统由很多的小应用系统组成，所有的数据通过网络上传服务器，各种数据通过各自的系统平台软件控制、管理和呈现。
人员轨迹管理：在需要监测通过该区域人和物品的地方，例如：通道、楼梯等地方安装定标阅读器，监测通过该区域的人和物品。
出入口管理：针对没有安装实体控制装置的通道口，又需要监管人员和物品出入的地方，安装感知系统监测人员和物品的进出。
能耗管理：需要集中统一采集和控制区域内用电设备使用情况的地方，安装智能网关，配合相应智能设备，例如：智能插座、智能开关面板、智能控制开关等采集和控制用电设备。
环境监测：安装智能网关，采集区域内相应温湿度控制器、烟雾传感器、燃气传感器等状态数据和告警信息。
3.门禁系统
针对办公室、机房以及库房等需要门禁功能的场所，感控系统提供标准门禁功能。

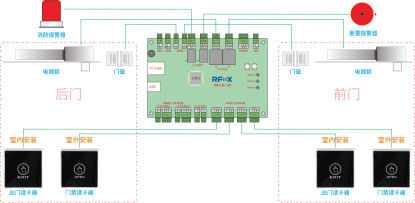

1、系统框图
2、功能描述
感控主机提供标准双门控制器功能：
PRO.N-121感控主机支持最大8万张授权卡片，支持最大26万条刷卡记录，每天8个每周7天共56个时间段。可远程开关门、远程锁定单个门。
PRO.N-121感控主机支持每个门双向读卡，满足出门/入门登记认证，支持读卡器采用韦根或RS485传输协议。感控主机通过TCP/IP通信协议与后台系统交互数据，通信时均有数据加密处理，保证数据安全。
感控主机采用继电器干节点信号输出，支持各种类型电锁，每个主机支持一组火警一组匪警输入、一组火警和一组匪警输出、两组出门开关、两组门磁信号接入。
感控主机支持采集环境温度和湿度数据，并产生告警信号；支持电源电压信号检测，超出电压范围告警。
4、人员轨迹管理
因为门禁系统中门禁读卡器就是我们的远距离无感采集设备，能实时监测受控区域的人和物品，只有在没有安装门禁系统的开放区域又需要监控人员轨迹的地方才需要安装独立的感知设备，采集该区域的人员和物品实时信息。
在需要位置部署感知设备，当人员或物品经过覆盖区域，即自动识别定位，相关信息上传至系统，形成全过程行为轨迹图，为精准管理提供依据或事后追踪定位。在行走路径上若与监控设备同时安装，可进行RFID和视频联动。感知设备负责实现对监控区域的覆盖，获取人物车通过的时间地点等，监控摄像头获取图像，若需查询该时段或者该人员物车信息时，可以及时查询到视频轨迹信息。
5、出入口管理
出入口管理主要是针对没有安装实体防护装置的出入口，又需要监测人员和物品进出状况的的通道安装感知系统，能够精确判断人员和物品的进出。对于受控设备和人员非授权出入可以产生告警信号。如果人员佩戴智能穿戴设备还可以采集人员的心率、运动步数、睡眠监测等体质数据。

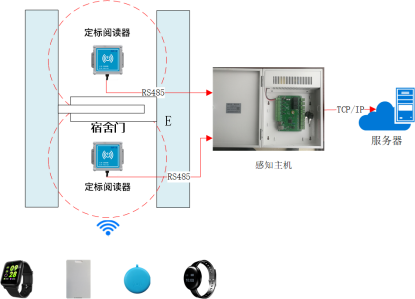

1、系统框图
该方案主要用于通道宽度小于5米的环境，无需安装地埋，可以安装在楼顶、走道、楼梯间等。该方案由两台定标阅读器和一个感知主机组成。
2、方案概述
该方案安装简单，部署灵活，可安装在任何宽度小于5米的通道口，两个定标阅读器安装距离在3.5-5米之间，离地在2-3.5米即可，通过RS485线缆接入感知主机。感知系统安装在机房或者仓库等出入口也能监控资产的进出状态。
6、环境和能耗管理
近年来绿色环保概念越来越深入人心，人们对办公环境提出节约、环保和安全要求。在此背景下兴域物联设计开发了一套完整的智能楼宇解决方案。
在环境和能耗管理中根据项目的部署情况可以采用以下多种组网模式。

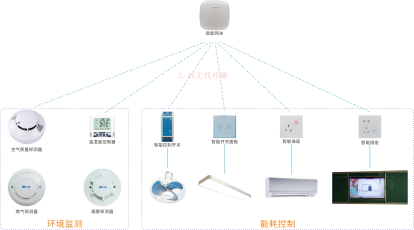

1、智能网关模式
每个办公室安装一台智能网关，作为物联网系统采集和控制的中间节点，该网关5V供电，带网络接口，采集数据和控制信息直接和平台系统交互。
智能网关壁挂安装，与智能设备无线传输，与平台系统有线网络交互数据。当智能设备安装后需与该智能网关进行配对才能正常使用。
该系统能实现如下功能：
1.能耗管理：通过智能网关可以管理办公室内安装的智能插座、智能开关面板、智能控制开关等设备，实现对室内灯光、空调、风扇等设备的统一控制和管理，实现能耗的采集，定时开关等功能；
2.环境监测：智能网关可以采集室内安装的空气质量探测器、烟雾探测器、燃气探测器等设备数据，并能与其它设备进行联动如排气扇等实现舒适安全的办公环境。
2、感控主机模式

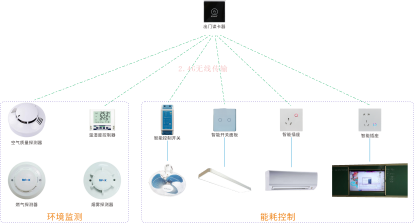

如果控制区域安装了感控主机，只需更换门禁系统中的出门开关为出门读卡器即可实现环境和能耗管理。出门读卡器作为物联网节点与智能设备进行无线数据交互，通过RS485与感控主机相连，由感控主机与物联网平台系统进行数据交互。
本感控方案作为完整室内物联网解决方案，既能感知室内的人、物和环境状态，也能控制办公室的门禁、灯光、空调等。
该系统能实现如下功能：
1.门禁功能：无感门禁、节假日同步、定时常开和首卡开门等；
2.无感签到考勤：佩戴电子标签人员通过办公室门时自动签到考勤；
3.能耗管理：通过出门读卡器可以管理室内安装的智能插座、智能开关面板、智能控制开关等设备，实现对室灯光、空调、风扇等设备的统一控制和管理，实现能耗的采集，定时开关等功能；
4.环境监测：出门读卡器可以采集室内安装的空气质量探测器、烟雾探测器、燃气探测器等设备数据，并能与其它设备进行联动如排气扇等实现舒适安全的办公环境。
