2.4G有源RFID在监狱应用方案
概述
有源RFID在监狱智能化应用，是为改善当今监狱中存在的各种问题应运而生的，系统有效增强监所安防能力、降低狱警工作强度、减少工作失误导致出错的概率、减少领导的管理难度、更好的保障管理人员和在押人员的人身安全、提高突发时间快速反应能力。真正意义上向科技要警力、向科技要效率、向科技要安全，围绕“科技强警”方针，深刻的改变着传统的监所管理工作方式。
有源RFID在监狱的应用围绕两块：1.人员管理；2.工具管理
人员管理
1、系统结构

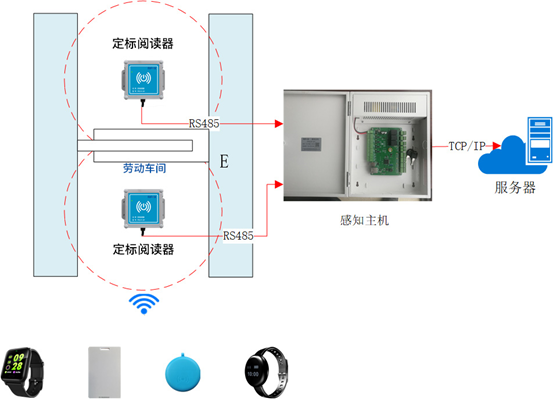

系统结构图如下：每个劳动车间进出门禁点配置一套RFID识别点设备。每个RFID进出识别点设备由2台定标阅读器与1台通信网关构成。定标阅读器包含125K触发单元与2.4G通信单元，通信网关与定标阅读器连接，实现卡片进出判断，通过以太接口将进出判断数据发送到业务系统平台，业务系统平台对数据进行处理与呈现。
劳动车间配备一台手持平板阅读器，每半个小时干警手持平板沿车间巡逻一圈，在沿线3米范围内能识读到犯人身上佩戴标签信息，实现人员的点名，平板能提供犯人姓名的语音播报和相片显示。
每个监舍门口安装一个门禁读卡器，相邻4个门禁读卡器连接在一个通信网关，每个读卡器触发范围设置为覆盖整个监舍门，读卡器识别每一个经过该监舍门的标签，后台系统显示定位标签在最后一个识读到它的监舍。
在需要位置部署感知设备，当人员经过覆盖区域，即自动识别定位，相关信息上传至系统，形成全过程行为轨迹图，为精准管理提供依据或事后追踪定位。在行走路径上若与监控设备同时安装，可进行RFID和视频联动。感控设备负责实现对监控区域的覆盖，获取人通过的时间地点等，监控摄像头获取图像，若需查询该时段或者该人员信息时，可以及时查询到视频轨迹信息。
2、基本业务流程
监舍或工作车间进出自动考勤流程：人员佩戴RFID人员卡片通过出入口；出入口定标阅读器发送低频定标信号；RFID人员卡片接收低频定标信号，通过2.45G信道将相应的数据发送到定标阅读器；定标阅读器将收到数据发送到通信网关，通信网关对进出进行判断，并将判断结果发送到RFID服务器；业务系统后台实时显示各门禁点进出考勤情况，对异常的考勤数据（如进出监仓人数与系统数据不符合）进行自动告警提示。
生产车间手持机自动点名流程：车间内部署点名路径识别点标签；干警持RFID手持机，在手持机上下载点名名单，点击人员点名按钮；干警按照点名路径识别点规定的路径走动，在干警周边半径2m 范围内的RFID卡片对应的犯人信息（姓名、照片等）显示在RFID手持机上；结束点名后，RFID手持机上自动显示应点名、实到、未到等统计信息，并上传到业务系统平台。
佩戴电子标签的犯人经过监舍通道时，会被所经过监舍的读卡器识别到，当后台显示定位犯人在最后一个识别到标签的监舍。
工具管理
1、系统框图
2、固化在工作台面的工具RFID管理
在车间出入大门安装一套进出识别系统，当安装有RFID标签的工具出入车间大门时，产生告警信号。
通过在工作区域全覆盖RFID信号，部署低频定标器与固定阅读器，覆盖如下图所示。低频定标器覆盖区域为半径为1-4m的圆型区域，阅读器为覆盖半径为80m的扇形区域。
应用流程：1、工具上安装多频有源RFID电子标签，采用粘贴或者挂绳方式安装，标签若非法拆卸，系统告警。2、低频定标器实时与有源RFID电子标签进行信息交互，监测RFID电子标签是否在覆盖区域，若离开定标器信号覆盖区域，则告警。3、后台可以实现显示工具在位状态。
3、车间工具箱工具RFID管理
工具箱安装一套门禁系统，工具箱的门禁权限卡由干警掌握。
工具箱内置一台定标阅读器以及管理电脑。工具箱外置IC卡阅读器，定标阅读器实现对工具RFID电子标签识读，IC卡阅读器实现对工具领用人的身份识别和工具近距离识别，实现工具借还与人员身份绑定。
应用流程：1、在申领工具时，首先由干警的门禁卡打开工具箱，犯人领用需要的工具后，关上工具箱，用犯人的身份卡刷IC卡阅读器，同时领出工具上标签在IC卡阅读器上识读一下，工具管理系统自动绑定领用人员，在显示屏上可以显示领用工具数量和图片。 2、归还工具时，干警打开工具箱，绑定RFID标签的工具放回工具箱，定标阅读器读取到工具RFID电子标签数据时，系统通过软件自动解除人员与工具绑定。 3、工具箱显示器自动显示未归还的工具信息。 4、系统软件可以通过设定下班时间统计未归还的工具，并产生告警信号给后台。
